Funktionsmerkmale
Messgrösse: Ammoniak (NH3) in Wasser, Wasser-/Glykol, Sole u. a. Flüssigmedien.
Messbereich: 0 bis 20 ppm
Messprinzip: Ionenselektive Elektrode
Einbauvarianten:
▪ Rohrleitungen mit Messadapter (Standarddruckbereich: 0,5 bis 6,0 bar, höhere Drücke auf Anfrage)
▪ Offene Becken und Kanäle mit Eintaucharmatur (drucklos)
Anzeige:
▪ 8-stelliges Display zur Messwert- und Meldungsanzeige
▪ 3 LEDs für Betrieb (grün), Alarm (rot), Störung (gelb)
Ausgänge: 2 potentialfreie Kontakte 24 V / 200 mA (Alarm, Störung)
Zusatzfunktionen:
▪ Eingaben und Justierung mittels 4 Tastern am Messwertumformer
▪ Digitale Schnittstelle RS 485 (Option)
Bauformen:

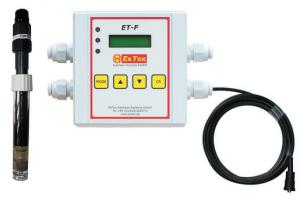

▪ Umformer ET-F auf Messadapter/Eintaucharmatur aufgesetzt (291015)
▪ Abgesetzter Umformer ET-F, bis zu 3 m (291054)
Einsatztemperatur:
▪ Umformer ET-F: -20 °C bis +55 °C
▪ Ionenselektive Elektrode: -5 °C bis +50 °C
▪ Hinweis: Aufgrund der Entkopplung zwischen Einbauraum der Elektrode im Messadapter und zu überwachendem Medium kann die Temperatur der Sole im Leitungssystem der Kälteanlage auch außerhalb dieses Bereiches liegen. Bei üblichen Einbaubedingungen ist eine Messung bis etwa zu Medientemperaturen von etwa -20 °C möglich. Bei noch tieferen Temperaturen sind ergänzende Maßnahmen, z.B. die Temperaturausgleichstrecke (Art.-Nr. 291050), erforderlich. Vorherige Abstimmung mit ExTox wird empfohlen
Temperaturbereich der Medien:
▪ Messadapter: -20 °C bis +50 °C
▪ Messadapter mit Temperaturausgleichsstrecke : -45 °C bis +50 °C
▪ Eintaucharmatur: -5 °C bis +50 °C
pH-Bereich der Medien: 7 bis 12
Wartung:
▪ Intervalle: halbjährlich, in Ausnahmefällen jährlich
▪ Kalibrierung: siehe Betriebsanleitung
